硬硼鈣石

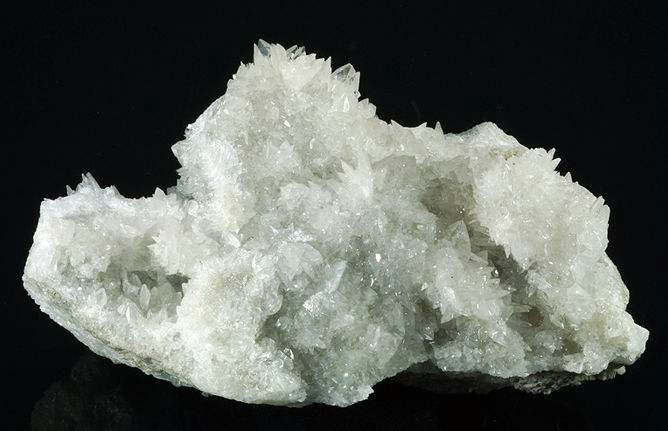

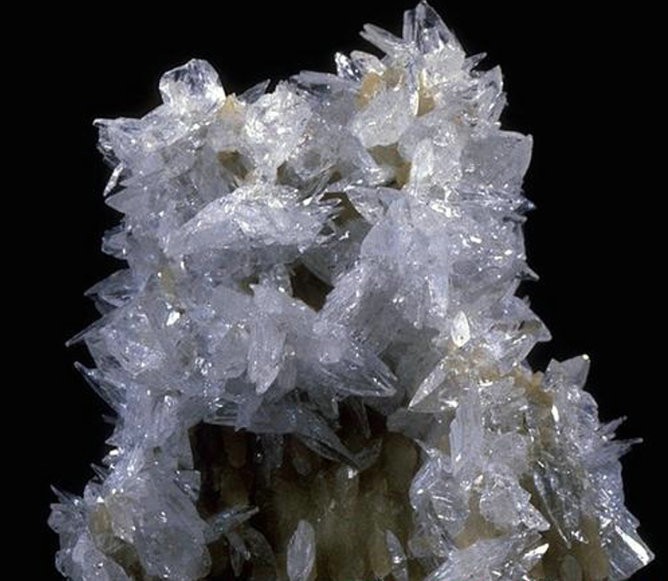

硬硼鈣石性能：

(1)以草酸(C2H2O4)和檸檬酸(C6H8O7)作為浸提劑,采用有機酸浸提的方法對硬硼鈣石進行化學漂白,通過對產物白度分析和XRD分析,優(yōu)化漂白工藝條件。確定草酸濃度為0.4mol/L,浸提溫度為80℃,浸提時間90min,礦漿濃度為600g/L,白度由49.5%升高到60.3%,提高10%。 (2)在硬脂酸對硬硼鈣石表面改性基礎之上,再加入鈦酸酯偶聯(lián)劑、硅烷偶聯(lián)劑進一步進行表面改性,提高其與高聚物分子的相容性；對改性產物進行XRD、FT-IR表征,懸浮性能、活化指數(shù)測試,偶聯(lián)劑添加量1%時活化指數(shù)分別達到98.86%和98.02%。將改性粉體與EVA基體共混,獲得硬硼鈣石/EVA復合材料。
